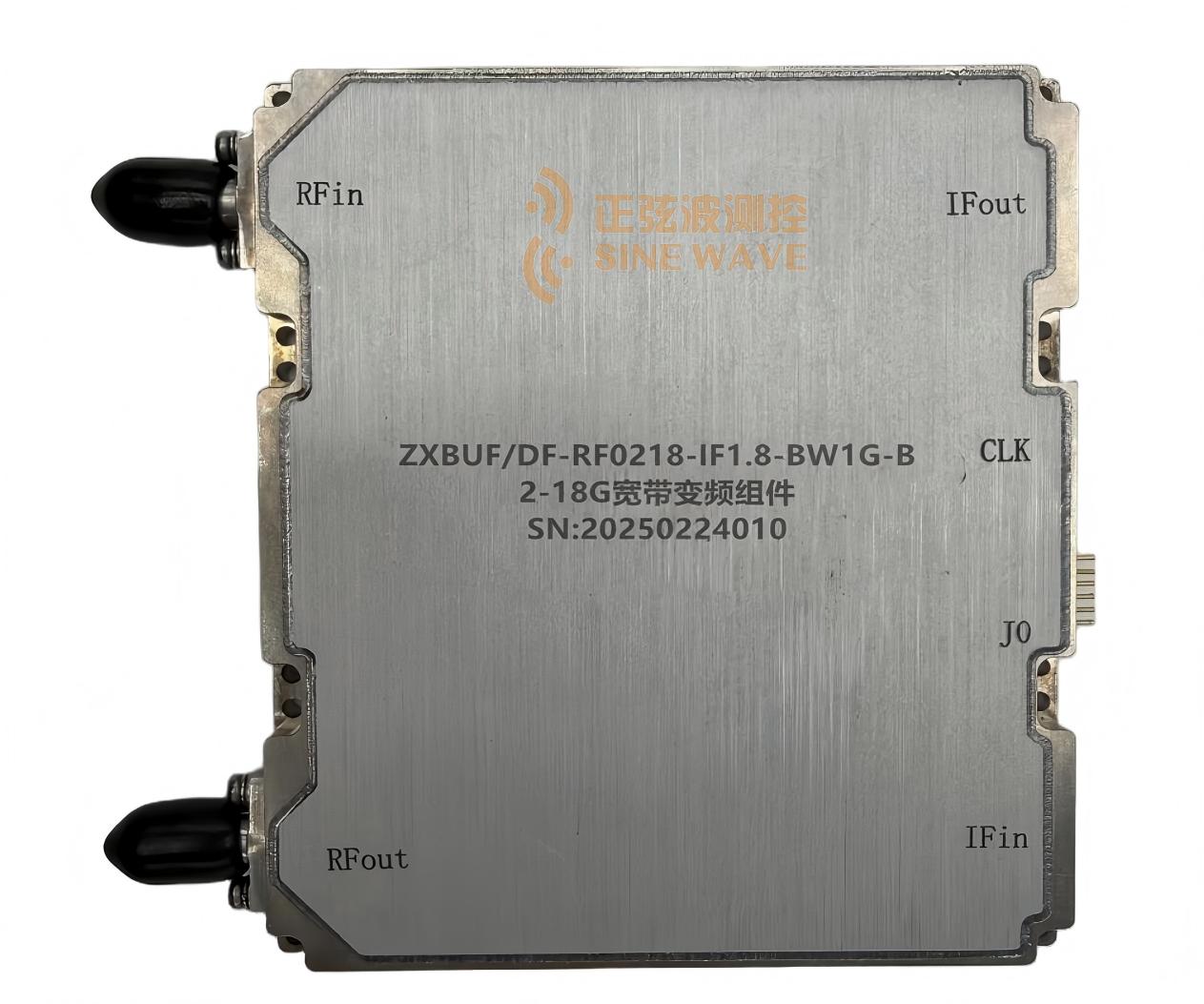

2-18G上下变频组件

(1)超宽带:工作频率2-18GHz;

功能介绍

(2)小型化:尺寸仅6.8*7.85*0.95cm;

(3)低杂散:全频带杂散≥50dBc;

(4)内置跳频源和点频源;

(5)SPI串口控制;

下变频电性能参数

(1)RF 输入:2~18GHz;

(2)F 输出:1.3~2.3GHz;(3)增益:>35dB;

(4)输出瞬时带内平坦度:<±2.5dB;

(5)31dB射频衰减、31dB中频衰减;

(6)线性输出 P-1:10dBm;

输出交调及杂散抑制:>55dBc;

上变频电性能参数

(1)IF 输入:1.3~2.3GHz;

(2)RF 输出:2~18GHz,

(3)增益:15dB;

(3)输出瞬时带内平坦度:<±2.5dB;

(4)31dB 射频衰减、31dB中频衰减;

(5)线性输出 P-1:10dBm;

(6)输出交调及杂散抑制:>50dBc;

主动雷达干扰设备;

超宽带侦收、发射干扰系统机载、舰载、地面测试设备多功能、小型化装备;
