LUSWAVE TECHNOLOGY 雷达套件产品PUP_SOLO24CP_T2R2_ST

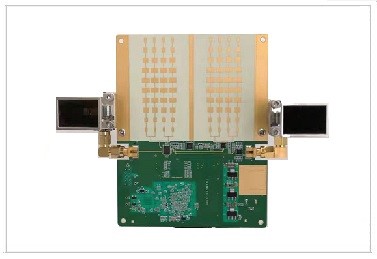

PUP_SOLO24CP_T2R2_ST带支架的单板，2收2发

产品特点

    带支架的单板

    24 Ghz-25Ghz频率

    2个发射器2个接收器

    4通道LVDS adc

    2板载Patch天线

    2外置贴片天线

   Bi-polarized使用

通道数......................标准的2发2收

天线..........................2个板上的patch天线,2个外部天线

调制................... .......FMCW, CW

标准的频率范围............. 24GHz~25GHZ

 扩展频率范围.................23.5GHz~26GHZ

扫描时间.............................. 0.5ms, 1ms, 2ms, 4ms, 8ms

扫描采样率..............128, 256, 512, 1024, 2048, 4096

调整电压....................0~4V

调谐灵敏度.................0.8GHz/V

发射功率.... . 最小16dBm，标准17dBm，最大18dBm

SSB相位噪声@1MHz偏移----99dBc

噪声因数.... ......... 12dB

最大输入功率..................5dBm

 IIP_1dB........-12dBm

 电源电压 ...............最小5.75V,标准6V，最大6.25V

电源电流........... ......1100mA

工作温度.................. -40°C~ 85°C

尺寸规格.........130*102*15mm

订 货 型 号

  1x     PUP_SOLO24CP_T2R2_ST

  2x     PUP_ATN_ST 天线    2x  RF35_MM40_ST 适配器   1x  安装台 1*电源适配器  1*USB线缆
